TD系列位移傳感器結構簡單, 工作可靠, 使用維護方便, 壽合長,線性度好,重復精度高。主要用于汽輪機廠、電廠的汽輪機。
其線性度一般可達到0.1%;輸出靈敏度一般為0.1~1V/mm;分辨率一般為0.1μm;且測量范圍寬;時間常鼓小動態響應快。 此外TD系列位移傳感基尚有以下優點:

1、動態特性好,用子進行高速在線官動檢測和目動控制。

2、可在強磁場,大電流,高溫潮濕等悪劣環境下工作。

3、體積小,價格便宣,性能價格比高。

二、工作原理

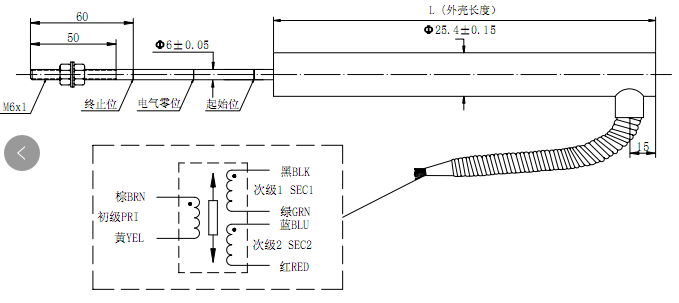

TD系列 LVDT位移傳感器工作原理,是鐵芯可移動的變壓器。 傳感器由3組線圈組成:初級線圈1組,引出線為棕、黃;次級線圈2組,一組引出線為黑、綠,另一組引出線為藍、紅。稱差動變壓器式位移傳感器。把綠線跟藍線連接作為差動輸出。

三、技術參數

1、線性量程:±10~±500mm

2、精度誤差: 0.5%、0.25%

3、靈敏度: 2.8~230mV/V/mm

4、初級激勵電壓: 5Vrms  (1~5Vrms)1

5、激勵頻率: 1KHZ  (400Hz~10KHZ)

6、動態頻率:200Hz(3db)

7、零位電壓:小于滿刻度輸出的0.5%

8、靈敏度漂移: 0. 01%/℃FS0

9、工作溫度: -55℃~+150℃    (特殊規格可達0~+280℃)

10、負載阻抗:與傳感器相接的負載要大于20KΩ

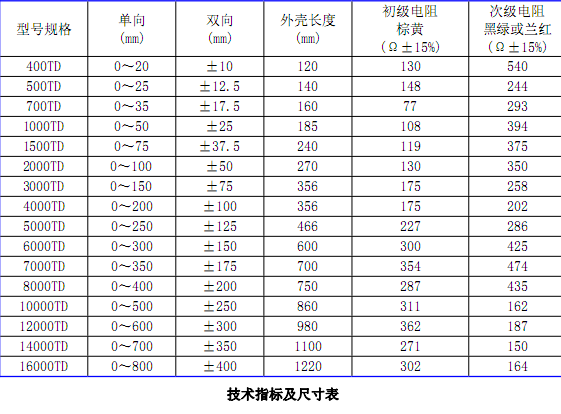

四、TD系列各型號技術指標尺寸
