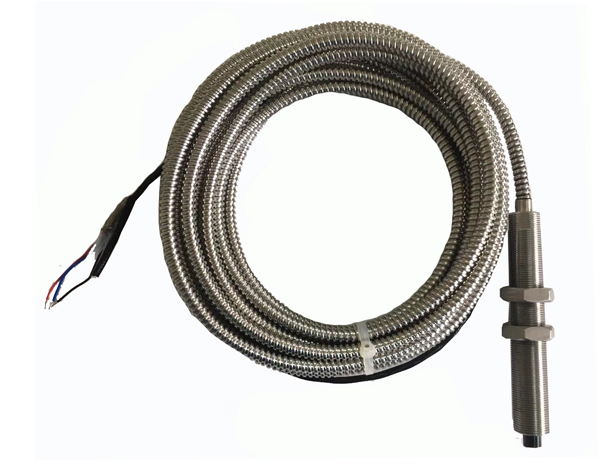

HJ-YT1301一體化電渦流位移傳感器是在分體電渦流位移傳感器基礎上，通過表面貼裝微形封裝技術，將前置器電路和探頭集成一體，是一種高性能、低成本的新型電渦流位移傳感器。

HJ-YT1301系列一體化電渦流位移傳感器廣泛用于電力、石化、冶金、機械等行業，對大型旋轉機械的軸位移、軸振動、軸轉速等參數進行在線實時監測，可以分析出設備的工作狀況和故障原因，有效地對設備進行保護及進行預測性維修?？蓽y(cè)量位移、振幅、轉速、尺寸、厚度、表面不平度等。

二、性能指標

一體化電渦流位移傳感器規范設計生產，探頭頭部采用耐高低溫和各種化學腐蝕的聚苯硫醚(PPS)注塑成形，線圈被嚴格密封；電路采用防酸堿不銹鋼M10×1或M16×1螺紋圓管和環氧樹脂封裝，防潮、防塵；信號電纜采用屏蔽電纜，可選用不銹鋼金屬軟管鎧裝保護；具有電源極性、輸出短路多種保護功能，任意接線錯誤不會損壞；可在惡劣環境下長期連續工作。

1、非接觸測量，不易磨損。
2、抗干擾能力強，高可靠性，長壽命。
3、工作溫度：-25～+85℃，溫漂0.05%/℃。

4、防護等級：IP68。
5、輸出形式：三線制電壓或電流輸出。
6、頻響：0～10kHz，幅頻特性0～1kHz衰減小于1％，10kHz衰減小于5％；相頻特性0～1kHz相位差小于-10°，10kHz相位差小于-100°
7、電壓輸出形式傳感器供電電源：（1）+12dc～+30Vdc供電，輸出范圍0.1～10.5V或1～5V或0.5～4.5V，功耗≤12mA(不含輸出電流)；（2）-18Vdc～-24Vdc供電，輸出范圍-2～-18V，功耗≤12mA(不含輸出電流)；（3）±12Vdc～±15Vdc供電，輸出0～+5V或0～+10V或-5～+5V或-10～+10V功耗≤±12mA(不含輸出電流)。

電流輸出形式傳感器供電電源：+18Vdc～ +30Vdc供電, 4～20mA電流輸出, 功耗≤12mA(不含輸出電流)。

8、紋波（測量間隙恒定時ZUI大輸出噪聲峰峰值）：電壓輸出形式的傳感器輸出紋波不大于20mV；電流輸出形式的傳感器輸出紋波不大于30uA。

9、負載能力：電壓輸出形式的傳感器輸出阻抗不大于51Ω，ZUI大驅動信號電纜長度300m；4～20mA電流輸出形式的傳感器ZUI大負載電阻不大于750Ω，帶ＺＵＩ大負載電阻時輸出變化-1%。

10、測量參數：

11、外形尺寸
