HJ-3051DP防爆型差壓變送器壓力敏感核心采用了高性能的硅壓阻式壓力充油芯體，內部的專業集成電路將傳感器毫伏信號轉換成標準電壓、電流或頻率信號，可以直接與計算機接口卡、控制儀表、智能儀表或PLC等方便相連。運距離傳輸可以采用電流輸出方式。該產品具有體積小、重量輕、不銹鋼密封結構，可在腐蝕性環境中工作。該產品安裝方便簡潔，具有極高的抗振和抗沖擊性能，廣泛應用于過程控制、航空、航天、汽車、醫療設備、 HVAC等領域。

1 技術指標

電源：24VDC；

輸出：4～20mA；

精度：0.2%；

2 外形尺寸及安裝

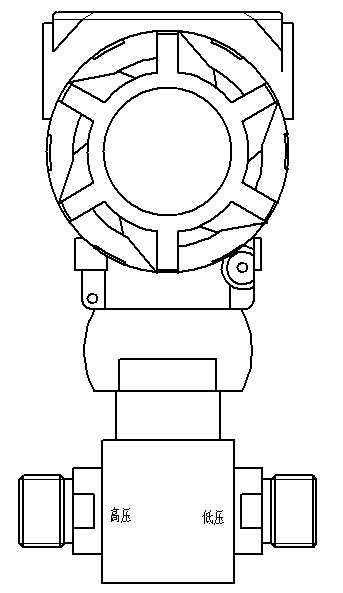

外形結構見圖1

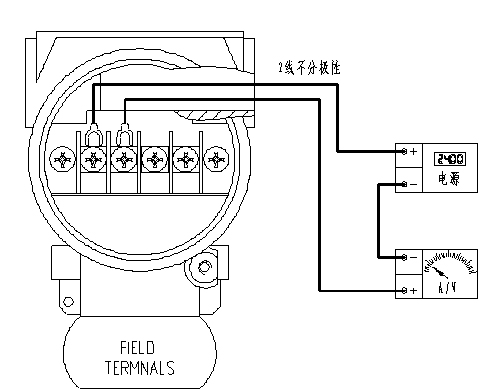

3 電氣連接

4 安裝方法

⑴ 選擇易于操作、維護的地方進行安裝；

⑵ 應盡量遠離振動源安裝；

⑶ 應盡量遠離熱源的地方；

⑷ 最好通過閥門與測量管道連接；

⑸ 安裝時用扳手夾緊在變送器六方處；

⑹ 操作時n接頭與外殼連接處不能轉動。

5 安全使用注意事項

⑴ 搬運與安裝變送器時應小心謹慎，避免元器件受沖擊而損壞，影響電路的性能。

⑵ 變送器進壓口內有隔離膜片，切勿人為用異物觸碰。

⑶ 電氣連接請嚴格遵照接線方法，接線錯誤會造成放大電路的損壞。

⑷ 在產品安裝使用中如遇到問題請與我公司聯系，在產品發生異常時，請不要擅自打開進行修理，應及時與廠家聯系。

⑸H為高壓端，L為低壓端；低壓端施加壓力切勿大于高壓端，施加量程的最大量程不能超過變送器量程的5-10倍。
