一、簡介

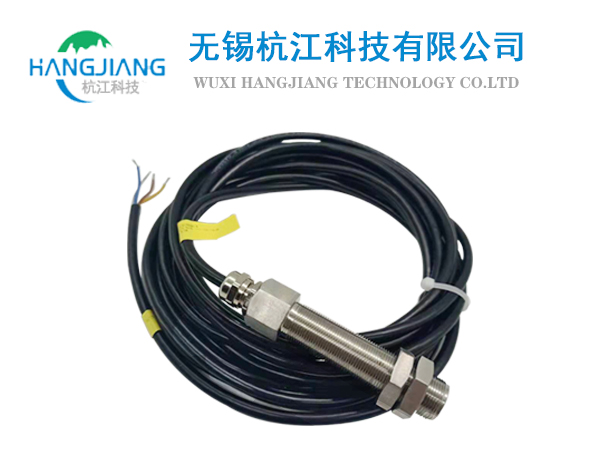

HJ-Z58一體化轉速傳感器采用霍爾元件，鋼鐵材質導磁體觸發，變送器內置電路對該信號進行采集、頻壓轉換、放大、整形、輸出穩定的1-5V電壓信號，測量范圍廣，輸出信號更精確穩定，可以實現遠距離傳輸。

可在煙霧、油氣、水氣等惡劣環境中使用。

二.技術參數

輸出信號：4-20mA

工作電壓：DC24V

測量范圍：0-3000RPM（1齒）

測速齒輪形式：模數2~4（漸開線齒輪）。

使 用 溫 度：-30~+130。

抗 振 動：20 g 。

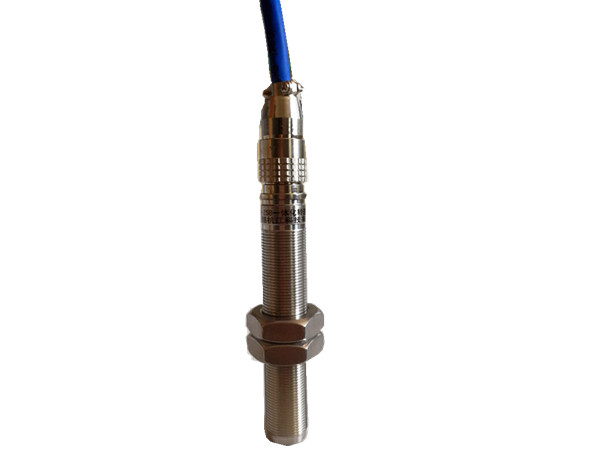

螺 紋 規 格：M16（M16*1*117mm）航空插頭，可以定制。

重 量：約120g。

安裝距離：0.5-1mm

三、接線方式

紅線：DC12V

藍線：0V

黃線：電壓輸出

屏蔽線：大地或0V
