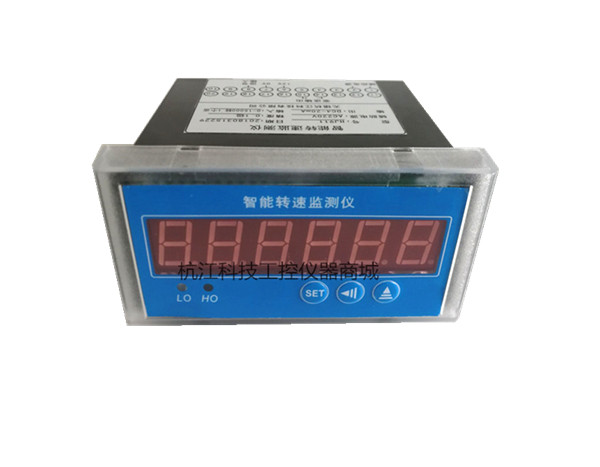

HJ911智能轉速監測儀使用說明

一、概述

(1)輸入信號：開關量、電平脈沖(低電平:-30V~+0.6V；高電平:+4V~+30V)；

(2)外接傳感器：光電轉速傳感器，接近轉速傳感器，霍爾轉速傳感器，編碼器等；

(3)儀表向傳感器外供DC12V/30mA直流電壓；

(4)儀表可設定倍率Scale，顯示小數點，滿足測量精度、以及線速

測量。顯示的轉速值=每秒輸入的脈沖個數×60×倍率，

倍率Scale的范圍0.0001~9999；

(5)一路繼電器報警，可設置成上下限報警輸出；

(6) 4~20mA或0~20mA變送輸出，變送低限、高限可設(可選0~5V,1~5V或0~10V變送輸出)；

(7) RS485通信，標準Modbus RTU協議，可直接與工業組態軟件組網；

(8)測量顯示范圍：0~99999；

二、主要技術指標

三、按鍵使用操作說明

1、按鍵定義：

功能鍵SET：用于進入菜單項，選擇設置項。

移位鍵?：循環選定頁面內的數碼管，選定的數碼管呈閃爍狀態。

增加鍵▲：加閃爍位數碼管的數值(數字在0~9之間循環)。

2、操作方法：

用“SET”鍵選擇參數設置頁面，按“▲”進入?yún)?shù)值修改，通過“?”和“▲”來實現更改參數，用“SET”鍵確認并進入下一項參數設置。

3、設置參數說明：

四、接線圖

五、通信模塊

1、通信協議及特點:

RS485接口；電氣連接:三線連接，即A,B,0V(信號地)；連接類型:異步,半雙工；國際標準Modbus-RTU協議，儀表地址:1~247,波特率:2400、4800、9600,數據格式:10位異步通信方式(1個起始位，8個數據位，1個停止位，無奇偶校驗位)；本機目前開放了03H,04H讀命令(用來讀測量數據)，10H寫寄存器命令,03H,04H讀命令功能相同，如果儀表接收到的命令有錯，儀表將不響應。

報文格式說明：

命令04H(或03H)：讀命令

主機請求：地址+命令+數據地址+數據長度+ CRC校驗碼

1byte + 1byte + 2byte + 2byte + 2byte

地址：為所要查詢儀表地址號，可以在1~247內設置，占用1個字節

命令：04H或03H讀命令，長度為1個字節

數據地址：欲讀取的數據起始地址，占用2個字節

數據長度：欲讀取的數據字長度

CRC校驗碼：低8位在前，高8位在后，占用2個字節

從機響應：地址+命令+數據長度+數據信息+ CRC校驗碼

1byte + 1byte + 1byte + nbyte + 2byte

地址：為儀表地址號，長度為1個字節

命令：034H或03H，長度為1個字節

數據長度：將要發送的數據字節長度

數據信息：讀取的數據,具體見各種型號儀表電量讀取參數地址表

CRC校驗碼：占用2個字節，低8位在前，高8位在后

命令10H：寫命令

主機請求：地址+命令+起始地址+寄存器數+字節數+寫寄存器數據+ CRC校驗碼

1byte + 1byte + 2byte + 2byte + 1byte + nbyte + 2byte

地址：為所要查詢儀表地址號，可以在1~247內設置，占用1個字節

命令：10H寫命令，長度為1個字節

起始地址：欲寫的數據起始地址，占用2個字節

寄存器數：欲寫的寄存器數量

字節數：寫數據的字節數量

寫寄存器數據：寫入寄存器的數據

CRC校驗碼：低8位在前，高8位在后，占用2個字節

從機響應：地址+命令+起始地址+寄存器數+ CRC校驗碼

1byte + 1byte + 2byte + 2byte + 2byte

地址：為儀表地址號，長度為1個字節

命令：10H寫命令，長度為1個字節

起始地址：欲寫的數據起始地址，占用2個字節

寄存器數：欲寫的寄存器數量

CRC校驗碼：低8位在前，高8位在后，占用2個字節

2、儀表參量地址表:

說明：

測量轉速值=(Byte0×1000000H+ Byte1×10000H+ Byte2×100H+ Byte3)/10^顯示小數點位

3、通信舉例：

(1)讀數據寄存器(功能代碼03H/04H)：讀當前的測量轉速2565RPM，儀表地址為1。

主機讀數據幀：

儀表回應數據幀：

(2)寫數據寄存器(功能代碼10H)：設置顯示小數點位dot=1，儀表地址為1。

主機寫數據幀：

儀表回應數據幀：

六、應用舉例

1、測量轉速

測量一個電機的轉速，電機每轉一圈向儀表送入5個脈沖，設置倍率小數點S-dot=1,值SCALE=2,則倍率值為0.2，假如電機每秒鐘32.5轉，顯視的轉速值=1950=32.5×5×60×0.2。如果電機每轉一圈向儀表送入1個脈沖，設置倍率小數點S-dot=0，值SCALE=1,則倍率值為1，假如電機每秒鐘42轉，顯示的轉速值=2520=42×1×60×1。顯示轉速值=每秒輸入的脈沖個數×60×倍率。

2、測量線速度

測量一個轉軸周長為0.45m的轉軸的線速度，每轉一圈向儀表送1個脈沖，把倍率設置為45,顯視小數點位d-dot設置為2，如果轉軸每分鐘轉826轉，測儀表的顯視=371.70=45×826/100，用倍率設置為周長，得到的就是線速度。
