轉速傳感器

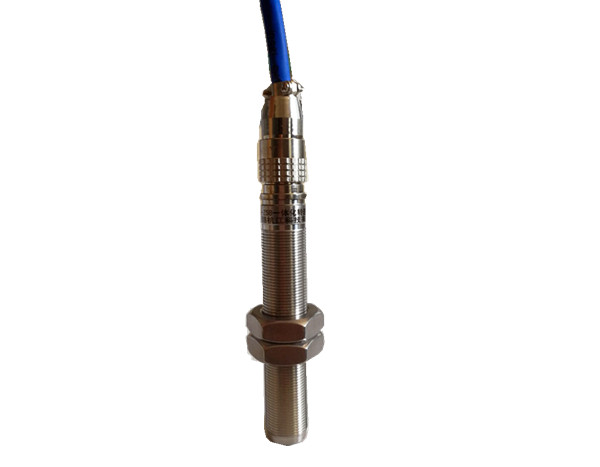

HJ-Z51轉速傳感器(磁電式)
- 產品描述：HJ-Z51轉速傳感器
一、概述
HJ-Z51轉速傳感器(磁電式)將轉角位移轉換為交流電壓信號，非接觸便能測量各種導磁材料如：齒輪、帶孔（或槽）圓盤（或軸）、葉輪等的轉速。磁電式傳感器內裝永久磁鋼，當磁芯端面近處有轉動的導磁齒輪、帶孔（或槽）圓盤（或軸）等時，由于磁路中磁阻的變化，傳感器內線圈即能感應輸出相應的交流電壓信號，輸出近似正弦波電信號傳感器具有：體積小、結實可靠、壽命長、不需電源和潤滑油等優點，與一般二次儀表均可配用。
二、技術說明
1.被測應體為導磁體，上有齒或凹槽。
建議：測速齒輪模數≥2， 材料為導磁低碳鋼。
2 .不適于零轉速測量。
3.工作溫度： -30～80℃或-20～200℃（高溫型）
4.安裝間隙： 0.3～2mm
5.輸出波形： 近似正弦波（≥50r/min時）
6.輸出幅值： 50r/min時≥300ｍｖ 傳感器鐵芯和被測齒輪齒頂間隙 δ＝0.5～1.2mm
被測齒輪模數 m = 2
齒輪 Z = 60
材料 電工鋼
信號幅值大小，與轉速成正比，與鐵芯和齒頂間隙的大小成反比。
7.外形尺寸：外徑M16×1 ; M18×1.5總長80mm，超長需定做。
