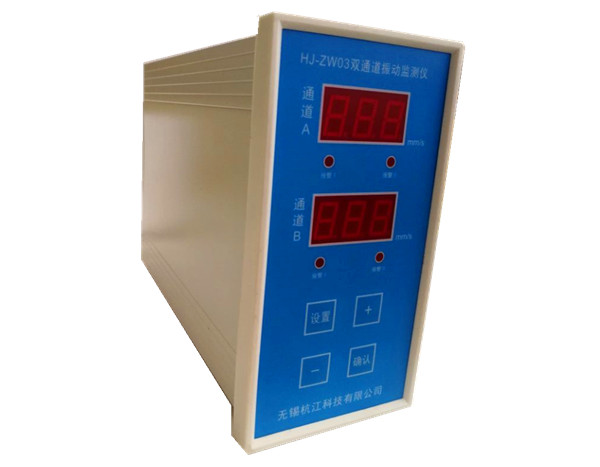

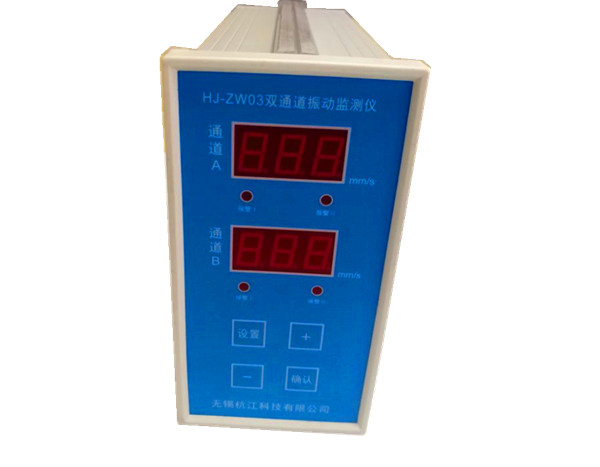

雙通道振動監測保護儀

一、概述

HJ-ZW03雙通道振動監測保護儀主要用于對轉速600～60000轉/分旋轉機械的振動烈度進行長期監測，與HJ-9001系列磁電式振動速度傳感器配套，可以監測旋轉機械的垂直、水平方向的振動，振動烈度值大小由儀器前面板的表頭顯示，同時具有標準的電流輸出，可與各種DCS、PLC系統配接，當振動值超限時，本儀器可外接聲光報警器以提示現場操作人員采取防范措施，并有報警、危險開關量輸出，保護機器安全可靠運行。

二、功能說明

l 實現智能處理：報警Ⅰ值、Ⅱ值可通過面板按鍵任意設置

l 面板按鍵可調整量程值，無需電位器調整，方便現場調試

l 一分鐘不按操作鍵，可自行回到運行狀態

l 報警延時調整范圍1~60秒，以防止現場干擾引起誤報警

l 具有上、掉電檢測功能，傳感器掉線檢測功能，同時切斷報警、停機輸出回路，能有效抑制儀表誤報警

振動烈度(振動強度)和振動幅度（振動位移）自由切換(正在工作狀態下長按“設置”鍵可切換振動烈度或振動幅度顯示)。

三、技術指標

l 頻率范圍：10~300Hz

l 量 程：0~50.0mm/s 0~500um

l 準 確 度：±1%（滿量程）

l 電流輸出： 4~20mA

l 開關量輸出：DC 30V / 5A或AC250V／5A（常開）

l 報警設定：滿量程內任意設定

l 環境溫度：運行時：0~65℃
儲存時：-30~80℃

l 相對濕度：至95%，不冷凝

l 電源電壓：220VAC/50Hz±10%  50mA

l 外形尺寸：160×80×160mm

l 開孔尺寸：152⁺¹×74⁺¹mm

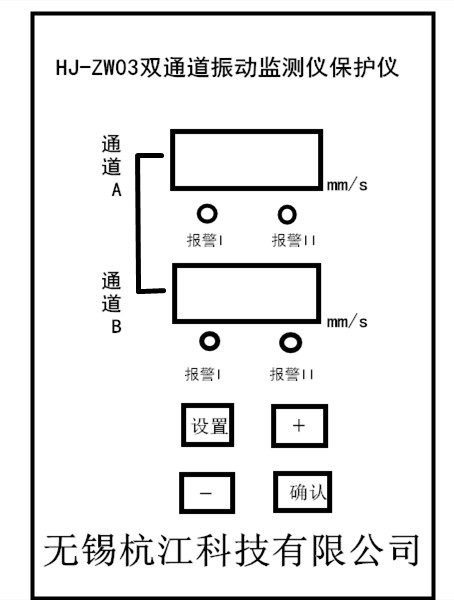

四、前面板功能示意圖

通道A顯示框：在運行狀態下，顯示通道Ⅰ振動值；在參數設置狀態下，顯示參數標志；

通道B顯示框：在運行狀態下，顯示通道Ⅱ振動值；在參數設置狀態下，顯示參數標志對應的參數值；

報警指示燈：當測量值超過報警設定范圍時，該報警指示燈亮；

“設置”鍵：長按該鍵5秒進入?yún)?shù)設置狀態；在參數設置狀態下，按該鍵進入?yún)?shù)編輯狀態，在編輯完參數后，按該鍵確定修改好的參數。設置完參數后，再長按“確認”鍵幾秒，返回工作狀態并保存已設置的參數；

“+ 、-”鍵：在參數查看狀態下，按此鍵，可查看下一參數；在參數編輯狀態下，可對要編輯的參數加1，數字范圍為0~9；

按“功能”鍵約5秒，進入?yún)?shù)設置狀態，面板通道Ⅰ顯示框中顯示“E1–”，通道Ⅱ顯示框中顯示出廠通道Ⅰ報警Ⅰ值“06.3”。按“確認”鍵，進入?yún)?shù)編輯狀態，此時低位數字閃爍，通過“加一”鍵來將此位數字加1，數字范圍為0-9；按“設置”鍵，前一位數字閃爍，可通過“加一”鍵來修改此位數字；以此類推，通過按“設置”鍵選定要修改第幾位數字，再通過“加一”鍵來修改此位數字，按“確認”鍵該參數編輯完成。2按“加一”鍵可繼續對下一個參數進行設定?；虬醋　按_認”鍵約5秒，返回正常工作狀態。

端子板接線示意圖及傳感器的安裝

六、調試說明

儀表在出廠前已校驗合格，用戶可直接使用。

七、安裝方式

監控儀安裝在集控室，安裝時將監控儀從集控室正面插入，然后從后面裝上左右安裝支架（廠家配套提供），緊固螺釘即可。再按要求在監控儀的背面端子板接入各輸入輸出導線。
