HJ-ZDT6200振動校驗臺

產品描述：HJ-ZDT6200振動校驗臺
在線訂購

一、簡介

在電力、石化、鋼鐵、化工等工業現場，有大量的振動傳感器（包括加速度式、速度式和電渦流傳感器）在應用。定期對這些傳感器進行校驗標定是保證現場設備監控系統長期準確運行的要求，也是現場校驗的一個難點，其原因在于沒有一個好的適應于現場校驗的設備。HJ-ZDT6200振動校驗臺完美的解決了這一問題：

HJ-ZDT6200振動校驗臺集信號發生器，功率放大器，懸浮振動系統，標準傳感器，測量系統，數字顯示于一體，是一種功能齊全，性價比很高的可用于工作現場或?qū)嶒?yàn)室的振動校準設備。

二、主要功能、特點：

1、適用于各種振動傳感器：它可對多種類型的振動傳感器，如加速度傳感器、磁電式速度傳感器及電渦流式傳感器，也可對由上述傳感器所組成的各種振動測試儀表、振動監測系統及數據采集系統進行校準。

2、校準臺可水平或垂直放置使用，以便校準垂直或水平傳感器。

3、牢固的懸浮振動系統可支持1000克以內的各種傳感器。

4、操作簡單、智能：校準臺既可通過本機操作面板單獨完成校準過程，也可通過筆記本電腦或臺式PC機控制校準臺完成全部校準工作。有關工作參數設定完畢后，校準臺自動根據設定參數進行工作，不需要其它人工調節。所設工作參數可存儲，以便下次操作。

5、傳感器的線性性能和頻響性能雙重校準的工作模式：工作于手動模式（定頻定幅）時，可在允許范圍內任意設定振動頻率和振動幅度來進行校準。自動模式分成定頻變幅及定幅變頻兩種方式：定頻變幅方式用于校準傳感器的線性性能，其振動頻率可設定，振動幅度最多可設定100個點（0～99），每個幅度的振動保持時間也可設定；定幅變頻方式用于校準傳感器的頻響性能，其振動幅度可設定，振動頻率最多可設定100個點（0～99），每個頻率的振動保持時間也可設定。改變其他校驗設備只能提供幾種固定工作頻率的缺點。

6、測量及顯示：可實時測量并顯示被校對象輸出的電壓信號或4～20mA電流信號，另有備用的接口（Q9）輸出被校傳感器產生的振動信號，用戶可用數字電壓表或示波器來測量或觀察該振動信號。其它同時顯示的信息包括所設的工作參數及振動臺當前輸出的振動值。

7、數據記錄：當振動臺被PC機控制進行操作時，校準過程中被校對象所輸出的有效振動信號被上傳至PC機，并以固定格式保存于文件中，便于用戶分析、打印。

8、提供-24V電壓輸出：在校準電渦流傳感器時，為前置器提供-24V電源。

9、準確、可靠：先進的磁路設計提升了校驗系統內部的力結構的穩定性，保證了系統的穩定性，消除重復校驗的誤差。高精度的內設校準傳感器保證了校驗系統的準確、可靠。

10、便于攜帶、運輸：拖車式外箱結構可以方便的攜帶，滿足現場各設備分布較遠的使用要求。

三面板說明：

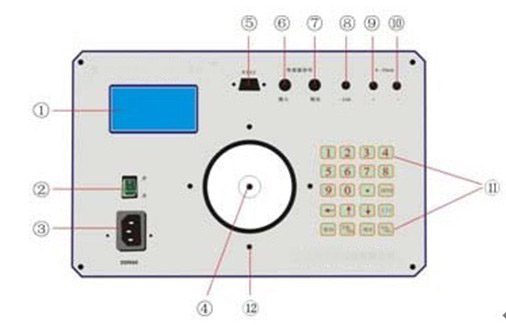

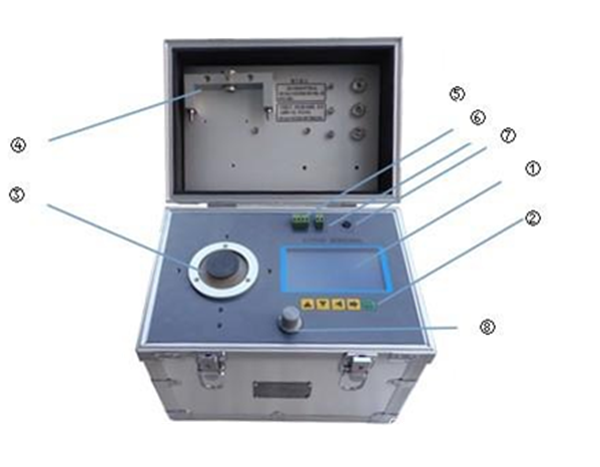

HJ-ZDT6200振動校驗臺振動傳感器校準面板布局如圖所示：

① 液晶顯示窗口

具體顯示內容請看后面的說明。

② 電源開關

交流220V電源開關.

③ 交流220V電源輸入插座

連接交流220V電源

④ 傳感器固定臺面

固定被校準的傳感器。

⑤ RS232接口

PC機經過USB轉串口電纜與此接口連接，實現PC機對振動臺的控制。

⑥ 被校傳感器信號輸入插座

被校傳感器輸出的信號（電壓信號）接到該插座，振動臺可對此測量并顯示。

⑦ 被校傳感器信號輸出插座

已輸入的被校傳感器信號經過此插座輸出，以便用數字萬用標或其它儀器進行測量。

⑧ -24V電壓輸出接線柱

在校準電渦流傳感器時，為前置器提供-24V電源。

⑨ 4～20mA電流輸入正接線柱

⑩ 4～20mA電流輸入負接線柱

操作按鍵

電渦流傳感器支架固定螺孔在校準電渦流傳感器時,通過此螺孔將電渦流傳感器固定支架固定在控制面板上。

四、主要技術指標：

1、 HJ-ZDT6200振動校驗臺的各項參數的定義為：

加速度（m/S²）峰值

速度（mm/S）有效值

位移（μm）峰峰值

2、供電電源：220VAC±10%，帶保險絲，可連續運行一小時以上。

3、ＺＵＩ大負荷重量：≤1000g

4、振動頻率設定范圍：10～1280Hz；分辨率：1Hz

5、振動幅度設定范圍：

加速度（m/S²）： ≤50.00(分辨率0.01G。精度3‰)

速度（mm/S）: ≤100.00

位移（μm）: ≤2000

6、輸出振動信號誤差：≤±0.3dB±1個字

頻率精度：<0.05Hz

7、ＺＵＩ大振動幅值與ＺＵＩ大負荷量

因?yàn)镠J-9002振動傳感器校準儀所使用的振動臺體較小，所以，在不同頻率下校準不同傳感器（不同重量）時，校準儀所能輸出的幅值也不相同。ＺＵＩ大振動幅值與ＺＵＩ大負荷量是指在某一頻率下，被校準傳感器為某一重量時，校準儀所能輸出的ＺＵＩ大加速度、ＺＵＩ大速度或ＺＵＩ大位移值，具體指標請參考下表（頻率樣值：10、20、40、80、160、320、640、1280Hz）。

重量頻率	≤100克			≤250克			≤500克
重量頻率	a(m/S²)	v(mm/S)	d(μm)	a(m/S²)	v(mm/S)	d(μm)	a(m/S²)	v(mm/S)	d(μm)
10Hz	2.5	25	2000	2.5	25	1500	2	25	1000
20Hz	10	50	1800	10	50	1200	6	50	700
40Hz	40	100	1500	40	100	1000	20	60	400
80Hz	50	100	400	50	80	300	20	40	200
160Hz	50	50	100	50	50	80	20	20	60
320Hz	50	20	25	40	20	20	15	10	10
640Hz	30	10	3	20	5	5	10	3	*
1280Hz	25	3	*	10	2	*	3	0.4	*
