主要應用

主要應用在工業現場各種風機、水泵、電機、空壓機等旋轉設備上，或者鐵道、地下管線等往復式振動設備上，用于在線監測設備運行健康狀態。

技術參數

型 號：HJ-9002

供 電：DC12-28V（兩線制環路供電）

量 程： 速度極限0～200mm/s，（具體以傳感器本體打標量程為準）

注意！量程是振動速度或者振動位移二選一，并不是二者兼得

輸 出：4～20mA 負載：≤500Ω

電氣接口：航插連接器（IP54）/隨機線預埋(IP65)

頻率響應：10Hz～1OOOHz

精 度：5%

有效分辨率：0.01mm或者1um

不上電抗沖擊：500g(瞬時)

測量方向：豎直或者水平（參考點是地平面）

運行溫度：-40℃～85℃（工作環境溫度，不考慮被測體體表溫度）

外形尺寸：φ30×75mm

安裝螺紋：默認螺紋安裝M10×1.5mm（具體規格可選，或者可裝磁吸座）

重　　量：約230克

殼體材質： 304不銹鋼

防護等級：IP54或者IP65

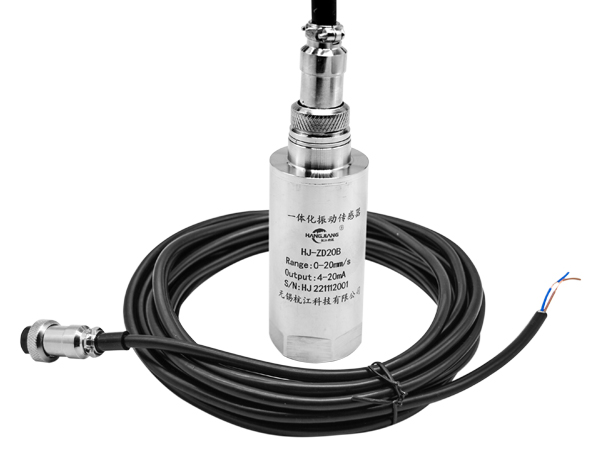

連接方式：航空插頭、防水出線、防爆接頭

安 裝

4.1、 安裝位置：垂直或者水平安裝于被測振動點上，將傳感器底部M10×1.5×10螺釘固定在被測殼體上，然后將傳感器擰在上面擰緊即可。

4.2安裝及規范：參看下圖，若變送器安裝位置受到高溫蒸汽等沖刷時，為降低變送器環境溫度、需加防護措施，一般情況下可不加防護。

4.3 接線說明：棕色導線接DC24V電源正端，藍色導線接DC24V電源負端，同時棕色和藍色導線也是4～20mA輸出引線。連接導線要求有良好的絕緣性能，采用二芯屏蔽電纜。
